一、項目名稱：大酒店廚房噪聲治理工程

二、項目編號：南昌佳綠噪音治理

三、項目地址：大酒店廚房

四、項目規模：風機噪聲治理

五、工程工期： 20天

六、竣工時間：6月22日

七、項目類別：風機噪聲治理工程

八、案例簡介：根據現場勘查分析，大酒店在裙樓上安裝有兩臺柜式排油煙風機，主要用于排出廚房內油煙。風機運行時產生很大噪音，現場測得4樓客房窗外噪聲達到73dB（A），將嚴重影響到客房聲環境。為有效控制風機噪聲，錦怡大酒店相關人員特邀請南昌佳綠環保工程有限公司對該風機噪聲提供合理有效的治理措施。

九、降噪目標：根據《社會生活環境噪聲排放標準》GB22337—2008，賓館類執行1類標準，即晝間55dB；夜間45dB，因設備主要為晝間開啟，故按晝間55dB標準執行。

序號	控制點	達到效果	執行標準	備注
1	賓館客房窗外	≤55dB（A）	《社會生活環境噪聲排放標準 》GB22337-2008	扣除非本項目噪聲影響

附《社會生活環境噪聲排放標準》GB22337—2008

在2008年我國環境保護部發布的強制標準《社會生活環境噪聲排放標準》GB22337-2008中規定聲環境按區域的使用功能特點和環境質量要求，聲環境功能區分為以下五種類型：

　　社會生活噪聲排放源邊界噪聲不得超過表1規定的排放限值。

表1 社會生活噪聲排放源邊界噪聲排放限值

單位：dB（A）

時段 邊界外         聲環境功能區類別	晝     間	夜    間
0	50	40
1	55	45
2	60	50
3	65	55
4	70	55

按區域的使用功能特點和環境質量要求，聲環境功能區分為以下五種類型：

（1）0類聲環境功能區：指康復療養區等特別需要安靜的區域。

（2）1類聲環境功能區：指以居民住宅、醫療衛生、文化教育、科研設計、行政辦公為主要功能，需要保持安靜的區域。

（3）2類聲環境功能區：指以商業金融、集市貿易為主要功能，或者居住、商業、工業混雜，需要維護住宅安靜的區域。

（4）3類聲環境功能區：指以工業生產、倉儲物流為主要功能，需要防止工業噪聲對周圍環境產生嚴重影響的區域。

（5）4類聲環境功能區：指交通干線兩側一定距離之內，需要防止交通噪聲對周圍環境產生嚴重影響的區域，包括 4a類和 4b類兩種類型。 4a類為高速公路、一級公路、二級公路、城市快速路、城市主干路、城市次干路、城市軌道交通（地面段）、內河航道兩側區域； 4b類為鐵路干線兩側區域。



十、現場噪音源：1、電動機噪聲主要包括：由旋轉子動平衡不良引起的旋轉噪聲、旋轉子切割磁場引起的電磁噪聲、冷卻風扇的空氣動力性噪聲、軸承摩擦產生的機械噪聲等。根據現場勘查分析，風機主要通過以下4種噪聲影響賓館及周邊聲環境：

1、風機空氣動力性噪聲

風機空氣動力性噪聲包括旋轉噪聲和湍流噪聲。旋轉噪聲是風機葉片旋轉周期性打擊空氣而引起的氣體壓力脈動噪聲；湍流噪聲主要是風機葉片旋轉時附著在葉片上的空氣不斷滑脫成旋渦而產生的噪聲。風機空氣動力性噪聲通過進氣口、排氣口、風機殼體三種途徑影響室內外環境。

2、電機噪聲

3、管道噪聲

進氣管道和排氣管道噪聲，包括在管道中傳遞的離心風機空氣動力性噪聲和管道再生噪聲，這些噪聲經管道壁向外輻射。管道再生噪聲分為機械性振動噪聲和空氣動力性渦流噪聲。機械性振動噪聲是管壁、閥門部件在高速氣流撞擊下，以及高強度風機空氣動力性噪聲作用下受迫振動時產生的噪聲；渦流噪聲是氣體在管道中流動受到擾動時產生的噪聲，氣體在管道中呈湍流狀態，在管道截面變化處、急劇拐彎處、節流閥門處均產生渦流噪聲。

4、風機振動噪聲

因風機與受影響賓館在同一棟大樓，且目前風機未安裝減振設備。風機和配套電機在運行過程中會產生振動，以結構傳聲的方式影響到賓館，且振動噪聲為為低頻率噪聲，其傳播距離遠，衰減小，對人體的危害也大。

十一、我們設計的方案：針對噪聲分析中的4種噪聲源進行噪聲治理。

1、風機空氣動力性噪聲及電機噪聲

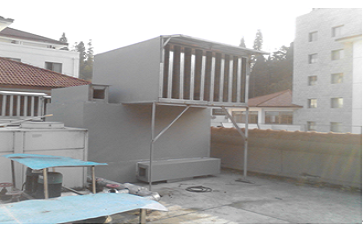

因風機噪聲對客房影響較大，故對兩臺風機整體設置隔聲罩。隔聲罩設計為可拆卸式，并針對風機的低頻特性，隔聲面板組合結構為鍍鋅鋼板+低頻阻尼層+吸音棉+玻纖布+鍍鋅孔板總厚度為80mm。同時為了風機的排煙設置通風消聲器。

2、管道噪聲

管道中的噪聲一方面穿透管道壁向外輻射，另一方面通過進、排風口向外傳播。故對風機排風管道進行阻尼隔聲包扎以降低管道穿透聲

十二、降噪效果：根據《社會生活環境噪聲排放標準》GB22337—2008，賓館類執行1類標準，即晝間55dB；夜間45dB，因設備主要為晝間開啟，故最終晝間55dB標準執行。
